BKNFX预多频涡流硬度分选仪
设备名称:

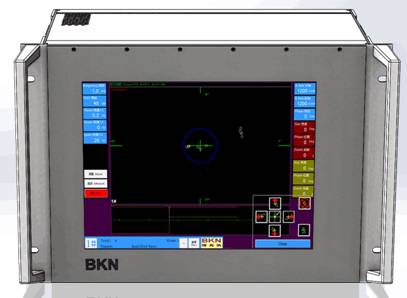

BKNFX预多频涡流硬度分选仪

详细参数

SHAPE  \* MERGEFORMAT 预多频涡流分选仪是一种技术先进的涡流仪。可对轴承套圈、滚子、钢球的材质成份、硬度、热处理状态、混料进行鉴别和分选。

激励线圈对被检材料进行磁感应,检测线圈接收到的感应电动势和材料磁滞回线的形状、大小有关,当低频正弦波激励电压进行磁感应时,所得到的感应电势亦为正弦波形,通常包括基波,通过测量检测线圈感应电势的基波成分,可对被测量的合金成分、热处理状态等特性进行检测,从而实现材质硬度分选。
独特的自比差分技术

自比差分涡流检测技术其检测的机理在于,以同一个样件的不同部位作为各自的参照对象,取得一个涡流信号的比例平衡,从而规避不同样件的化学成分、金相组织状态、表面形状的金属材料在外界交变电磁场的作用下的不同的电导率与磁导率所造成的差异化影响。

仪器特点
1.非破坏性检测,对工件表面无特殊要求。(避免了传统的检测方法需要破坏工件表面的状态,调试仪器时只需在同种材料和工件中准备两件标准样件)
2.快速,准确,方便。(检测时只需将工件放入探头内即可,效率是传统检测方法的几十倍,甚至几百倍。对于合格件和不合格具有声光报警功能)。
3.灵敏度高。(不同材料及热处理件所采用的增益和频率连续可调)
4.操作简单。(仪器内部设定了人机对话功能)
5.显示直观。采用WINDOWS操作平台编写的软件使仪器使用更为简便、智能。
6.适合大批量检测需要,保证产品质量万无一失。(可对所用原材料及成品轴承进行全数100%检测,而不是常规的抽样检测)

仪器的配置、性能、指标
•检测速度1~2件/秒(实际检测响应时间200ms)
•频率范围:100Hz~1MHz
•增益:0~99dB,步长 0.1dB
•相位旋转:0~360° 步进1 °
•内、外时钟控制的同步报警输出
•高精度端头、端尾信号切除功能
•高精度实时、延时报警输出
•阻抗图量程:5档可调
•采样率:1~200000SPS可调
•探头驱动:1%~100%可调
•非等幅相位/幅度报警域
•电脑全数字式参数调整
•快速数字/模拟电子平衡
•具有记忆轨迹延迟消隐功能
•高通:0.1Hz~650Hz
•低通:1Hz~10000Hz
•实时阻抗平面显示
•多滤波:有
•仪器可匹配任何探头
•远程自动帮助系统
•中英文人机界面
