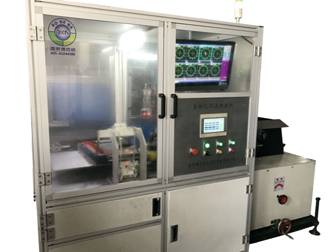

精密轴涡流探伤机JMZET-04
设备名称:
精密轴涡流探伤机JMZET-04

详细参数


由两只胶辊同向旋转带动上面的活塞杆旋转,再由推料杆推动活塞杆从探头下经过完成检测。

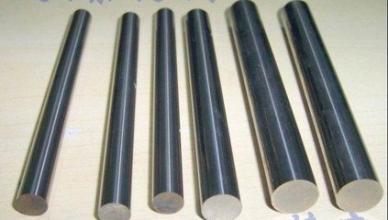

一、活塞杆状态及参数
1、活塞杆规格φ10-φ28,长度100-500。
2、活塞杆材料:普通碳钢,合金圆钢。
3、活塞杆状态:粗糙度Ra0.1,圆度0.02,圆跳动0.07。
4、检测速度:以工件直径20长度450,检测距离300为例,检测节拍6秒。
5、检测部位:外圆直径最大的部位。
6、检测精度:对0.1mm(深度)x0.1mm(宽度)x3mm(长度)的裂纹
6、工件旋转速度:依据检测速度,活塞杆旋转一周,推进距离在3—5mm
二、设备的技术参数及性能指标
1、检测通道:4通道。
2、检测速度:1-30米/分。
3、频率范围100HZ-1MHZ。
4、增益:40-99Db,调节量0.1Db/挡。
5、高级滤波:有
6、电脑全数字参数调整。
7、实时抗阻平面显示。
8、提供X-t,Y-t,V-t三种时基扫描实时显示模式提供选择。
9、高精度实时,延时报警输出。
10、多幅相位/幅度报警技术。
11、高通:0.1Hz-650Hz。
12、低通:1Hz-10000Hz。
13、Windows操作界面,模块式人机对话。
14、电源:180V-240V 50HZ。
15、环境温度:-20℃-40℃
16、气源:≥4bar,流量20L/min
17、相位旋转:0-360度步进1度
18、内外时钟控制的同步报警输出。
19、高精度端头端尾信号切除功能。
20、快速数字/模拟电子平衡。
21、具有记忆轨迹延时消隐功能。
22、具有远程自动帮助系统。
23、中英文界面。
24、仪器可匹配任何探头。
25、仪器可以与传动机构的PLC进行衔接。
26、感应探头与工件的距离保持在0.5-2mm。
27、探伤设备故障全程智能警示
28、可预留多类接口,方便机械一体化操作
29、四个探头可以分别给出信号,单独报警。
30、设备为四通道独立智能涡流探伤仪,控制下的四个探头独立采集并控制工作。
