涡流探头的工作原理、应用领域及选型提示
        来源:南京博克纳    日期:2022-03-16    关键词:涡流探头的工作原理、应用领域及选型提示
浏览量:1518
   分享:

  涡流探头是一款根据涡流效应而制成的传感器,具有非接触测量、响应速度快、可靠性好、抗干扰能力强、可在油污、水等恶劣环境下正常工作等优点。它能对大型旋转机械的轴向位移、轴的径向振动、轴芯轨迹、轴转速等参数进行长期的实时监控,可以有效的对设备进行保护以及进行故障分析。本产品主要由探头、延伸电缆、前置器三部分组成,其中探头尺寸以及样式可根据用户需求而定做;延伸电缆有5米系统和9米系统,同时可配不锈钢铠装,以保护电缆;前置器可选择不同的信号输出:-2~-18V、4~20mA、1~5V、1~10V。

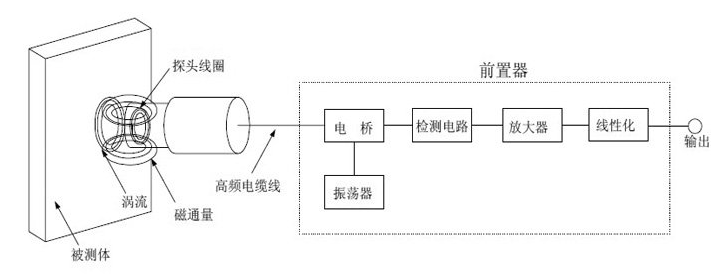

  一、涡流探头工作原理

  如果有一个很高的频率(一般取1MHz)电流从振荡器流入传感器线圈中,那么传感器线圈就产生一个高频率振荡磁场,如果有一片金属接近这个磁场,那么在此金属的表面就会产生电涡流。电涡流的强度是随着传感器线圈与金属之间的距离的变化而变化的,这是因为这个距离影响了传感器线圈的阻抗,所以可以用测量阻抗的方法来实现距离的测量。电涡流传感器输出一个与距离成单值函数的直流电压信号。

  二、涡流探头应用领域

  电涡流位移传感器可广泛应用于大型旋转机械的轴向位移、轴的径向振动、胀差、偏心、鉴相器、摆度、轴转速的在线监测与故障诊断中。如汽轮机组、水轮机组、压缩机、大型冷却泵、引风机、齿轮箱、磨煤机、鼓风机、水泵、风力发电机组等大型机械同时在材料鉴定、表面不平整度测量、金属板厚度测量、材料形变测量等应用领域也得到广泛应用。

  三、涡流探头选型提示:

  1、需要测量的范围参照传感器线性量程选择探头规格(Φ5mm、Φ8mm、Φ11mm、Φ25mm),再按照现场机械安装的空间和结构确定探头类型(如:正装、反装、无螺纹)与尺寸及安装螺纹,然后选择探头电缆长度(1M、0.5M)。

  2、现场测量点到前置器安装点的距离确定系统电缆总长(5M、9M)。再选择与探头电缆长度(1M、0.5M)配套的延伸电缆长度(4M、4.5M、8M、8.5M),也可直接选择直接引线(5M、9M)。

  3、根据后端信号接收要求,选择合适的信号输出(1~5V、1~10V 、4~20mA、-2~-18V)。
